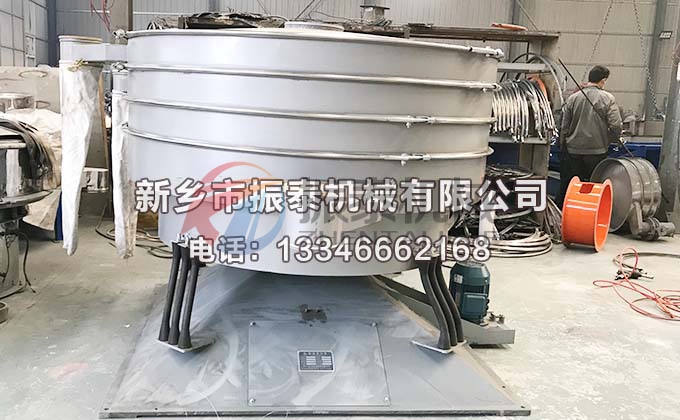

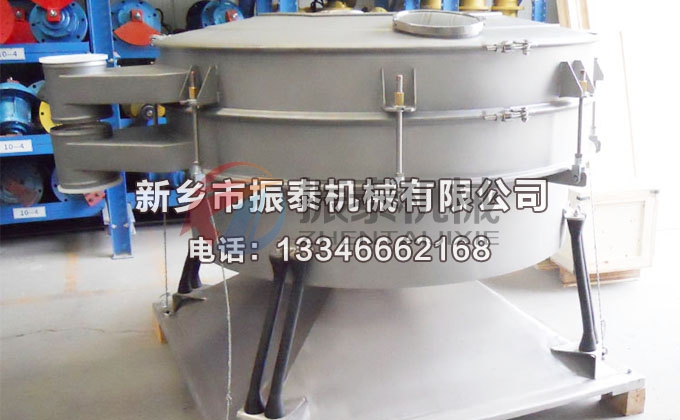

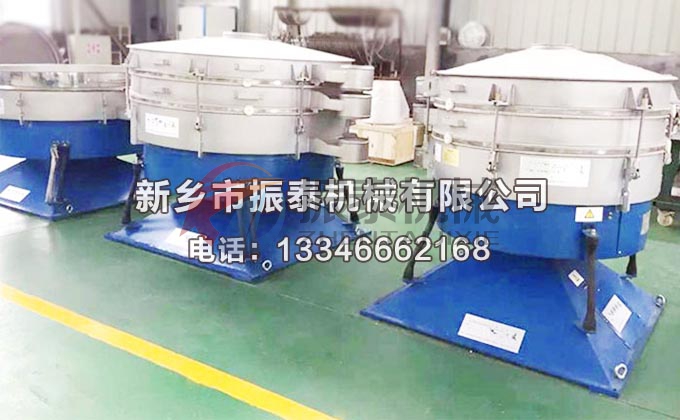

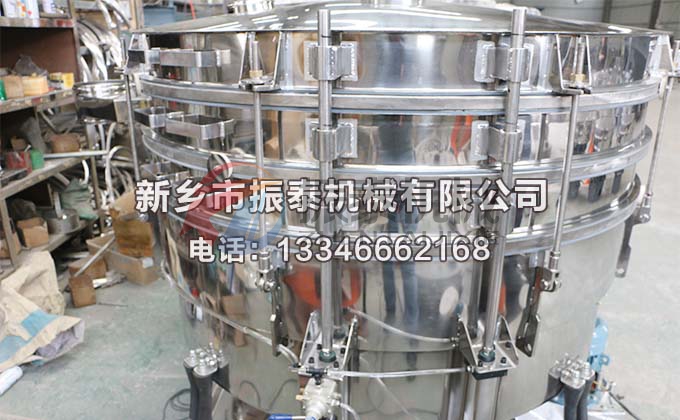

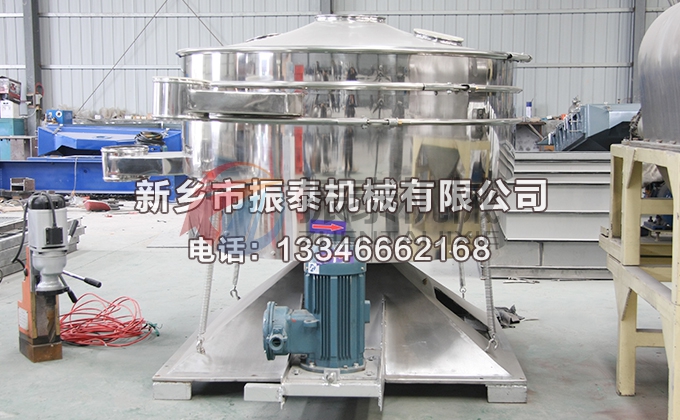

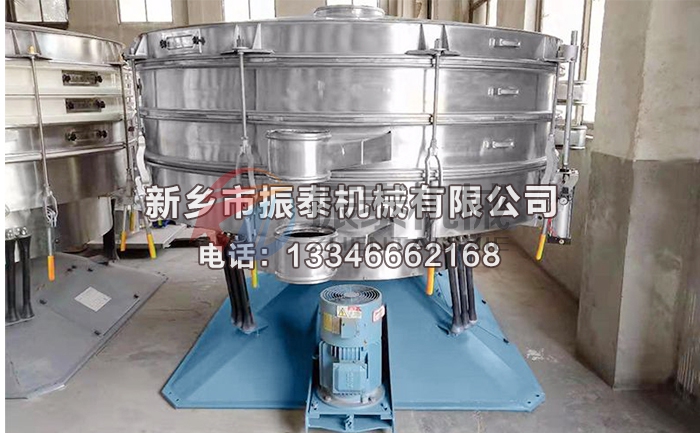

圓形搖擺篩

      圓形搖擺篩又稱為搖擺振動篩，是目前比較新式的低轉速振動篩分機械設備。搖擺篩能夠輕松完成大產量、高密度的篩分任務。搖擺篩模擬了人類手工篩分動作和過程，做三維圓周運動，巧妙的把篩（平面圓周運動）、簸（向上拋物運動）結合起來，既有圓周運動，又有上拋運動，所以搖擺篩具有篩分精度高、效率高、產量大、篩網壽命長的特點（可達到普通振動篩的5-10倍），應用于各種精細、超細范圍內的微粒狀物料，更加適合難以處理的物料。搖擺篩也可通過對相互獨立可調的轉速、偏心距、徑向力進行調整，改變物料在篩網表面停留的時間和運動的路線來滿足不同物料的物理特性及客戶篩分要求，達到最佳的篩分效果。

      圓形搖擺篩的基本回轉運動與人工篩分相似，偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調。每一種產品的停留時間可以通過振泰系列搖擺篩的徑向與切角朝驅動軸線方向進行調整。因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆料從而完成了整個篩分過程。水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆料被運送到出口處，出口處由一個可調節的導向裝置控制流量中，該導向裝置是控制物料停留時間的另一個因素。此次過程在每篩層之間重復進行。

      搖擺篩被廣泛應用于：化工、食品與香料、塑料及合成樹脂、礦業、醫藥、木業、建材、冶金、水泥、鑄造、磨料、造紙等顆粒、粉粒相關行業的干濕式振動篩分，液固分離廢水篩濾回收等領域。

1、質量可靠，不易出現問題；
2、獨特的圓形積木式拼裝結構，安裝、拆卸更簡單；
3、模擬人類手工篩分動作和過程，篩分精度高達90-95%；
4、善于對精細、超精細粉末物料進行篩分，特別適合難處理的物料；
5、動力源為普通電機，比振動電機使用壽命更長，維護更簡單；
6、出料口可360°任意調整，方便實用；
7、靜音設計，噪音只有75dba，全封閉作業，粉末不飛揚，液體不泄露，更加環保；
8、物料顆粒的垂直方向加速度值低，使篩網不易損壞，延長篩網的使用壽命；
9、柔和的搖滾篩分，不會對物料的顆粒原結構形成破壞，不易產生靜電，更適合對易燃易爆易產生靜電的物料進行篩分；
10、防堵塞技術多樣，篩孔不會堵塞，確保篩分的連續性；
11、每層有效篩分面積0.28—6.4㎡，可多至7層使用。

1.進料口  2.上蓋  3.觀察孔  4.篩框  5.密封圈   6.出料口  7.網架
8.束環  9.底框  10.主樞軸總成  11.調整塊  12.篩網  13.激振板  14.調整螺栓
15.擺振體  16.阻旋彈簧  17.主軸總成  18.皮帶輪  19.底座  20.檢查孔  21.電機

圓形搖擺篩優點：

A、物料可以從機器中央進入,依次篩過每層物料都從中央進入下一層。因此每部分物料在篩網上運動的距離基本相似。這樣就可以保障精確的篩分。

B、通過合理的調整篩機，粒度較大的物料在接近篩層邊緣時，垂直加速度隨之增加，可進一步提高篩分效率。

     其全新的設計理念和獨特的結構，使之成為最接近手工篩分作業的篩分機，成就了搖擺篩幾近完美的篩分效果，具有廣闊的應用前景。從篩機振動體的動行軌跡來看，搖擺篩是一種非線性慣性振動篩。由于結構和工作原理的獨特性，使得搖擺篩特別適用于對細小顆粒和微細粉物料的分級處理。搖擺篩既可用于干式篩分，也可用于濕式篩分，廣泛用于礦業，建材，冶金，鑄造，磨料，化工，輕工，醫藥，食品等行業對粗細物料的分級處理等作業。

      搖擺篩的篩面與篩框可用多種材料和不同工藝加工制作，并可方便地多層疊加使用。搖擺篩為全封閉結構，基本不存在物料粉塵外溢，造成污染的現象，并可方便地加設干燥，冷卻，除塵，清洗等輔助設施。
